Kurbelwellensensor

Kurbelwellensensor

Für Steuerung und Drehzahl: Der Kurbelwellensensor ist ein kleines aber sehr wichtiges Bauteil. Der Messwertgeber liefert wichtige Daten für die Steuerung des Motors. Fällt der Kurbelwellensensor aus, kann dies bis zum Stillstand des Motors führen. Glücklicherweise ist der Fühler nicht sehr teuer und lässt sich bei Bedarf schnell austauschen...
von 16
Drehzahlsensor, Motormanagement
Vergleich
Merkzettel
GMS
Art.Nr.:
XY496305
Hersteller:
GMS
Hersteller-Artikelnummer:
400004
EAN-Nr.:
4250893306628
Einbautiefe [mm]: 28,2
Ergänzungsartikel/Ergänzende Info 2: mit Dichtring
Additionalarticlenumber: 6PU009168-081
Einbauposition: Oben, Auslassseite, Einlassseite
Produkttyp: Drehzahlsensor, Motormanagement
Hersteller: GMS
4,09 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Expressversand möglich!
Menge:
+
In den Warenkorb
FEBI BILSTEIN Sensor, Nockenwellenposition
Vergleich
Merkzettel
FEBI BILSTEIN
Art.Nr.:
XY172442
Hersteller:
FEBI BILSTEIN
Hersteller-Artikelnummer:
32317
EAN-Nr.:
4027816323174
Länge [mm]: 51
benötigte Stückzahl: 1
Produkttyp: Sensor, Nockenwellenposition
Hersteller: FEBI BILSTEIN
UVP 85,19 € 21,99 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
VEMO Sensor, Drehzahl Original VEMO Qualität
Vergleich
Merkzettel
VEMO
Art.Nr.:
WW030072
Hersteller:
VEMO
Hersteller-Artikelnummer:
V20-72-0071
EAN-Nr.:
4046001510045
Länge [mm]: 385
Kabellänge [mm]: 365
Einbautiefe [mm]: 28
Nennspannung [V]: 12
Sensorart: aktiver Sensor
Ergänzungsartikel/Ergänzende Info 2: für Nockenwelle
Zusatzinfo: mit Dichtung
Pol-Anzahl: 3
Produkttyp: Sensor, Drehzahl
Hersteller: VEMO
UVP 44,29 € 42,35 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
VEMO Sensor, Drehzahl Original VEMO Qualität
Vergleich
Merkzettel
VEMO
Art.Nr.:
WW030168
Hersteller:
VEMO
Hersteller-Artikelnummer:
V40-72-0446
EAN-Nr.:
4046001442742
Einbautiefe [mm]: 24
Gehäusefarbe: schwarz
Nennspannung [V]: 12
Sensorart: Hallsensor
Anzahl der Befestigungsbohrungen: 1
Ergänzungsartikel/Ergänzende Info 2: mit Dichtring, ohne Kabel, für Nockenwelle
Zusatzinfo: mit Dichtung
Pol-Anzahl: 3
Produkttyp: Sensor, Drehzahl
Steckerausführung: oval
Hersteller: VEMO
UVP 143,38 € 79,79 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Nur wenige verfügbar
Lieferzeit: 1-3 Tage
Expressversand möglich!
Menge:
+
In den Warenkorb
VEMO Sensor, Drehzahl Original VEMO Qualität
Vergleich
Merkzettel
VEMO
Art.Nr.:
XZ410426
Hersteller:
VEMO
Hersteller-Artikelnummer:
V20-72-0411
EAN-Nr.:
4046001285929
Zusatzinfo: für Nockenwelle
Länge [mm]: 420
Kabellänge [mm]: 420
Einbautiefe [mm]: 27,5
Nennspannung [V]: 12
Sensorart: Hallsensor, aktiver Sensor
Entspricht dem Originalteil in Farbe: schwarz
Ergänzungsartikel/Ergänzende Info 2: mit Kabel, für Nockenwelle
Pol-Anzahl: 3
Produkttyp: Sensor, Drehzahl
Steckerausführung: rechteckig
Hersteller: VEMO
UVP 56,19 € 51,87 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
VEMO Sensor, Drehzahl Original VEMO Qualität
Vergleich
Merkzettel
VEMO
Art.Nr.:
WW030079
Hersteller:
VEMO
Hersteller-Artikelnummer:
V20-72-0473
EAN-Nr.:
4046001384769
Länge [mm]: 24,8
Form: L-Form
Einbautiefe [mm]: 23
Nennspannung [V]: 12
Entspricht dem Originalteil in Farbe: schwarz
Ergänzungsartikel/Ergänzende Info 2: mit Dichtring, ohne Kabel, für Nockenwelle
Zusatzinfo: mit Dichtung
Pol-Anzahl: 3
Produkttyp: Sensor, Drehzahl
Steckerausführung: D-Form
Hersteller: VEMO
UVP 50,39 € 47,29 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
VEMO Sensor, Drehzahl Q+, Erstausrüsterqualität MADE IN GERMANY
Vergleich
Merkzettel
VEMO
Art.Nr.:
WW030092
Hersteller:
VEMO
Hersteller-Artikelnummer:
V20-72-9001
EAN-Nr.:
4046001596421
Einbautiefe [mm]: 28
Nennspannung [V]: 12
Sensorart: Hallsensor, aktiver Sensor
benötigte Stückzahl: 1
Anzahl der Befestigungsbohrungen: 1
Ergänzungsartikel/Ergänzende Info 2: mit Dichtring, mit Schraube, ohne Kabel, für Nockenwelle
Einbauposition: Auslassseite
Pol-Anzahl: 3
Produkttyp: Sensor, Drehzahl
Steckerausführung: D-Form
Hersteller: VEMO
UVP 41,89 € 40,39 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
FACET Sensor, Drehzahl Made in Italy - OE Equivalent
Vergleich
Merkzettel
FACET
Art.Nr.:
WW366866
Hersteller:
FACET
Hersteller-Artikelnummer:
9.0523
EAN-Nr.:
8012510035504
Produkttyp: Sensor, Drehzahl
Hersteller: FACET
UVP 83,57 € 38,19 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
VEMO Sensor, Drehzahl Original VEMO Qualität
Vergleich
Merkzettel
VEMO
Art.Nr.:
XZ410539
Hersteller:
VEMO
Hersteller-Artikelnummer:
V40-72-0364
EAN-Nr.:
4046001330254
Produkttyp: Sensor, Drehzahl
Hersteller: VEMO
UVP 171,36 € 42,49 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Zur Zeit nicht lieferbar
VEMO Impulsgeber, Kurbelwelle Original VEMO Qualität
Vergleich
Merkzettel
VEMO
Art.Nr.:
WW998446
Hersteller:
VEMO
Hersteller-Artikelnummer:
V53-72-0103
EAN-Nr.:
4046001850141
Produkttyp: Impulsgeber, Kurbelwelle
Hersteller: VEMO
UVP 186,94 € 138,19 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb

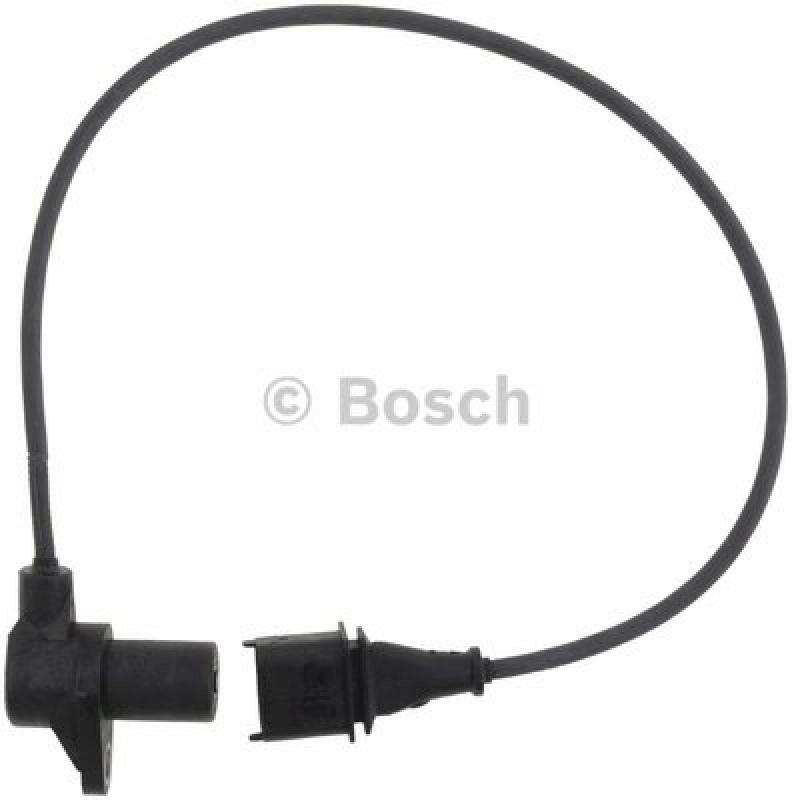

BOSCH Impulsgeber, Kurbelwelle
Vergleich
Merkzettel
BOSCH
Art.Nr.:
XY491863
Hersteller:
BOSCH
Hersteller-Artikelnummer:
0 261 210 245
EAN-Nr.:
4047023122155
Kabellänge [mm]: 1.000
Widerstand [kOhm]: 0,86
Additionalarticlenumber: 0261210245
Produkttyp: Drehzahlsensor, Motormanagement
Hersteller: BOSCH
UVP 291,55 € 136,69 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
METZGER Impulsgeber, Kurbelwelle
Vergleich
Merkzettel
METZGER
Art.Nr.:
XY270288
Hersteller:
METZGER
Hersteller-Artikelnummer:
0902213
EAN-Nr.:
4250032502843
Einbauposition: schwungscheibenseitig
Kabellänge [mm]: 875
Sensorart: Induktivsensor
Widerstand [Ohm]: 850
Einbauposition: schwungscheibenseitig
Produkttyp: Impulsgeber, Kurbelwelle
Hersteller: METZGER
UVP 87,39 € 84,90 €

inkl. gesetzl. MwSt., zzgl. Versandkosten

Verfügbar
Lieferzeit: 1-3 Tage
Menge:
+
In den Warenkorb
von 16

Aufbau vom Kurbelwellensensor

Der Kurbelwellensensor gehört zu den Näherungssensoren. Er reagiert auf eine sich nähernde Veränderung des Magnetfelds. Deshalb sind diese Messwertgeber immer zylinderförmig aufgebaut: In ihrem haben sie eine Magnetspule. Sie wird vom Bordstrom aktiviert. Nähert sich nun eine Störung des umgebenden Magnetfelds, beispielsweise durch einen Zapfen oder eine Bohrung auf der Schwungscheibe der Kurbelwelle, wird dies vom Sensor und vom Steuergerät registriert.

Funktion vom Kurbelwellensensor

Der Sensor übermittelt dem Steuergerät zwei Daten:

  • Drehzahl der Kurbelwelle
  • Position des ersten Zylinders

Die Drehzahl zu ermitteln ist recht einfach: An der Kurbelwelle ist eine Schwungscheibe montiert. Sie hat Messpunkt in Form eines Zapfens oder einer Bohrung. Je öfter dieser Messpunkt pro Minute am Kurbelwellensensor vorbei streicht, desto schneller dreht sich die Kurbelwelle und damit der Motor. Zusätzlich zur Drehzahlermittlung sind an Automotoren standardmäßig auch Nockenwellensensoren verbaut. Die Nockenwelle dreht sich im Verhältnis zur Kurbelwelle 1:2, darum sind die IST-Werte dieser beiden Sensoren nicht identisch. Sie werden aber vom Steuergerät stets auf die richtige Weise interpretiert.

Der Messpunkt der Schwungscheibe ist immer so eingestellt, dass er die Position des ersten Zylinders auf dem oberen Totpunkt anzeigt. Dies ist der Punkt mit der maximalen Kompression und des maximalen Ausstoßes des verbrannten Gases. Mit dem Abgleich des Messwerts vom Nockenwellensensor kann das Steuergerät damit den optimalen Zeitpunkt und die ideale Menge zum Einspritzen des Kraftstoffs berechnen.

Gründe für den Ausfall des Kurbelwellensensors

Ein Kurbelwellensensor ist ein elektronisches Bauteil, welches an einer recht ungünstigen Position verbaut ist: Er sitzt in der Nähe der Ölwanne an der Unterseite des Motors. Der Sensor hat ein Gehäuse aus Kunststoff und wird praktisch direkt an den Motor angebaut. Vibrationen und Heiß-Kalt-Wechsel können das Gehäuse rissig werden lassen. Herablaufendes Öl, Bremsflüssigkeit und Kühlwasser können dann in sein Gehäuse eindringen und dort durch Korrosion Schaden anrichten.

Auch aufspritzendes Wasser von der Fahrbahn kann bis zum Kurbelwellensensor vordringen. Wie jede elektronische Wicklung besteht der Elektromagnet des Kurbelwellensensors aus eine Paket aus Eisenplatten, die mit einem sehr dünnen, isolierten Kupferdraht umwickelt sind. Einmal die schützende Barriere von Kunststoffgehäuse und Isolationslack überwunden, frisst sich der Rost sehr schnell durch die Kupferdrähte und lässt den Sensor ausfallen. Eine Reparatur des Fühlers ist nicht möglich. Wenn er defekt ist, bleibt nur der Austausch.

Defekten Kurbelwellensensor erkennen

Die Symptome für einen defekten Kurbelwellensensor sind recht eindeutig:

  • Stotternder Motorlauf
  • Schlechtes Anspringverhalten
  • Motor geht während der Fahrt aus
  • Fahrzeug schaltet in den Notbetrieb und bietet nur noch eine sehr eingeschränkte Fahrleistung
  • Fehlercode wird angezeigt

Einen Kurbelwellensensor zu prüfen ist möglich aber nicht unbedingt sinnvoll. Das Steuergerät prüft die Funktion dieses Messwertgebers permanent nach. Wenn sich die beschriebenen Symptome zeigen und der Kurbelwellensensor als Ursache im Fehlerspeicher angezeigt wird, dann ist diese Aussage recht zuverlässig. Man kann höchstens den Kurbelwellensensor so weit prüfen, ob die Störung nicht durch Schäden an der Verkabelung herrührt.

Eine beschädigte Isolation des Kabels oder ein korrodierter Stecker können auch zur Fehlermeldung führen. Mit Hilfe von einem Schrumpfschlauch, Rostlöser oder einem Lötkolben kann man den Sensor in diesem Fall noch für eine kurze Weile weiter betreiben. Wir empfehlen aber auch bei diesen Beschädigungen einen kompletten Austausch des Bauteils.

Die gute Nachricht ist: Ein defekter Kurbelwellensensor ist nicht schwer zu beheben. Außerdem zieht er keine Folgeschäden nach sich. Sobald der Kurbelwellensensor repariert und der Fehlerspeicher gelöscht ist, fährt das Auto wieder ganz normal wie vorher.

Reparatur vom Kurbelwellensensor

Die hier beschriebenen Schritte sind eine allgemeine Darstellung der Vorgehensweise und keine Anleitung zum Einbau.
Der Kurbelwellensensor sitzt an der Vorderseite des Motors in der Nähe der Ölwanne. Man kann ihn nur von unten erreichen. Es ist ein zylinderförmiges Bauteil mit einem schwarzen Gehäuse, aus dem ein Kabel heraus ragt. Dieses Kabel wird gelöst. Der Sensor ist in der Regel mit zwei Schrauben am Motorblock befestigt.

Er kann zusätzlich mit einem Bajonettverschluss angeklemmt sein. Das bedeutet, dass er vor der Entnahme etwas gedreht werden muss. Vor dem Einbau des Neuteils empfehlen wir, die ganze Region gründlich zu reinigen. Das gilt vor allem für den Einsteckschacht des Sensors. Schmutzpartikel setzen die Funktion des Sensors herab und können zu Fehlfunktionen des Steuergeräts führen.

Preis für einen Kurbelwellensensor

Ein Kurbelwellensensor kostet selbst in Markenqualität von BOSCH selten mehr als 20 Euro. Das macht Reparaturversuche an dem Bauteil wenig sinnvoll. Sein Austausch ist in wenigen Handgriffen erledigt und auch für Laien gut beherrschbar. Ein defekter Kurbelwellensensor hat zwar unangenehme Folgen, lässt sich aber schnell und nachhaltig selbst reparieren.
