SPURSTANGENKOPF

9988 passende Artikel

Lenkung
Arbeitszylinder, Servolenkung
Ausgleichsbehälter, Hydrauliköl-Servolenkung
Axialgelenk Spurstange
Buchse, Lenkhebelwelle
Buchse, Lenkstockhebel
Buchse, Lenkwelle
Dichtring, Verschlußstopfen-Servopumpe
Dichtung, Lenkgetriebe
Dichtungssatz, Hydraulikpumpe
Dichtungssatz, Lenkgetriebe
Faltenbalg, Lenkung
Faltenbalgsatz Lenkung
Flansch, Lenksäule
Gasfeder, Lenksäulenverstellung
Gelenk, Lenksäule
Gelenk, Lenkwelle
Gelenkgabel, Spurstange
Hebelauge, Spurstange
Hydraulikfilter, Lenkung
Hydraulikschlauch, Lenkung
Kugelbolzen, Spurstange
Lagerung, Lenkgetriebe
Lagerung, Spurstange
Lenkgestänge
Lenkgetriebe
Lenkgetriebeöl
Lenkhebel
Lenkrad
Lenksäule
Lenkspindel
Lenkstange
Lenkstockhebel
Lenkungsdämpfer
Lenkungssatz
Lenkwelle
Lenkwinkelsensor
Lenkzwischenhebel
Manschette, Lenksäule
Montagesatz, Spurstangenkopf
Öldruckschalter, Servolenkung
Ölkühler, Lenkung
Peilstab, Hydrauliköl
Reparatursatz, Axialgelenk Spurstange
Reparatursatz, Lenkgetriebe
Reparatursatz, Spurstange
Reparatursatz, Spurstangenkopf
Reparatursatz, Umlenkhebel
Riemenscheibe, Servopumpe
Schraube, Spureinstellung
Servolenkungsöl
Servopumpe/Hydraulikpumpe
Spurstange
Spurstangenrohr
Spurstangensatz
Steuergerät, Servolenkung
Ventil, Servolenkung
Verschlußdeckel, Ausgleichsbehälter-Servolenkung
Wellendichtring, Lenkgetriebe
Wellendichtring, Servopumpe
Winkelgelenk, Lenkschubstange
Zahnstange, Lenkgetriebe

9988 passende Artikel

-91 %

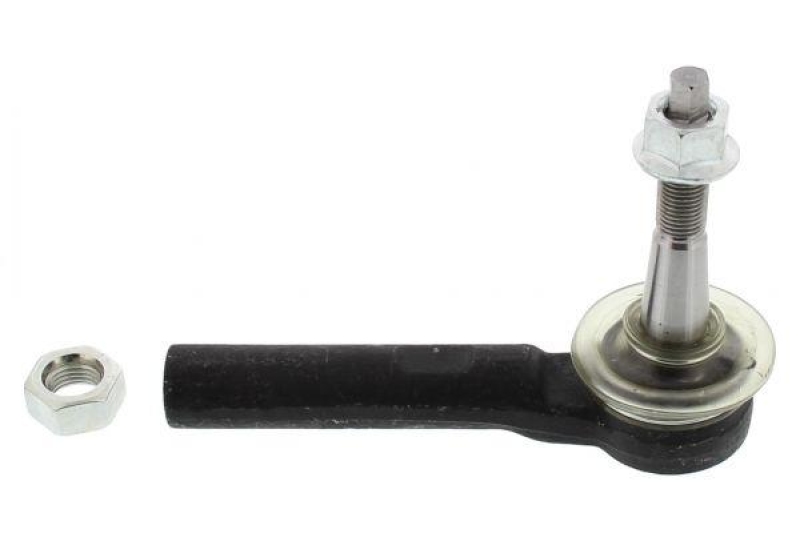

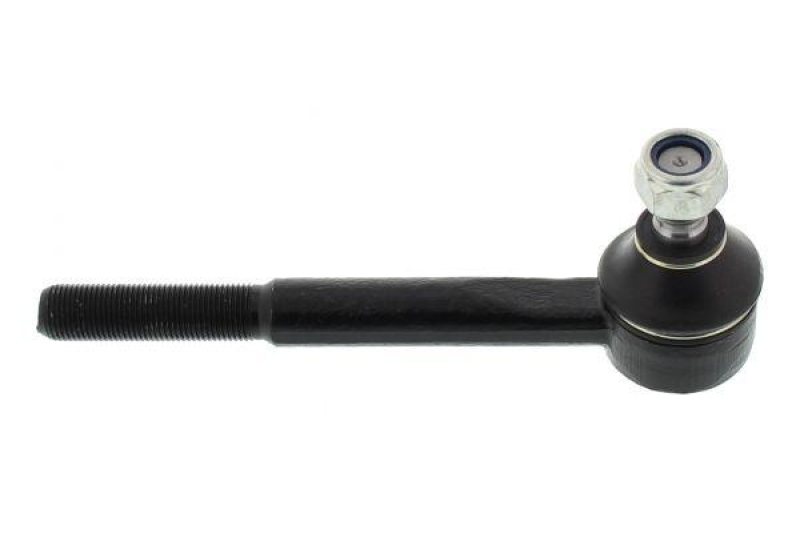

MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
15,89 € UVP 168,17 €
Sofort lieferbar
Einbauposition:
Vorne rechts, Innen, Vorne links
Länge [mm]:
185
Gewindemaß:
M 17x1,5RHT
benötigte Stückzahl:
2
Konusmaß [mm]:
14,6
Außengewinde [mm]:
M17x1,5, M14x1,5
Einbauposition:
Vorne, Innen
Hersteller:
MAPCO
-78 %
MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
18,79 € UVP 83,60 €
Sofort lieferbar
Einbauposition:
Vorne links
Länge [mm]:
230
benötigte Stückzahl:
1
Außengewinde [mm]:
M10x1,25
Einbauposition:
Vorne links
Innengewinde [mm]:
M14x1,5
Hersteller:
MAPCO
-55 %

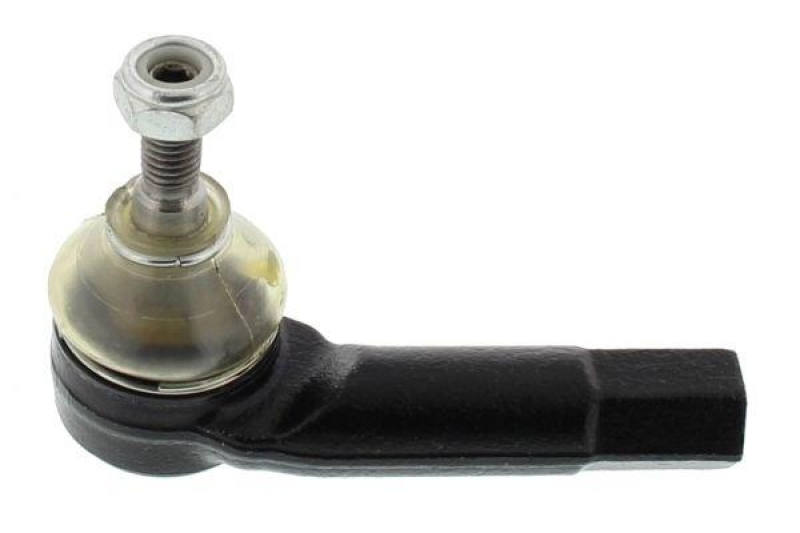

MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
17,19 € UVP 38,25 €
Sofort lieferbar
Einbauposition:
Vorne rechts
Länge [mm]:
94
benötigte Stückzahl:
1
Außengewinde [mm]:
M10x1,5
Einbauposition:
Vorne rechts
Innengewinde [mm]:
M14x1,5
Hersteller:
MAPCO
-81 %

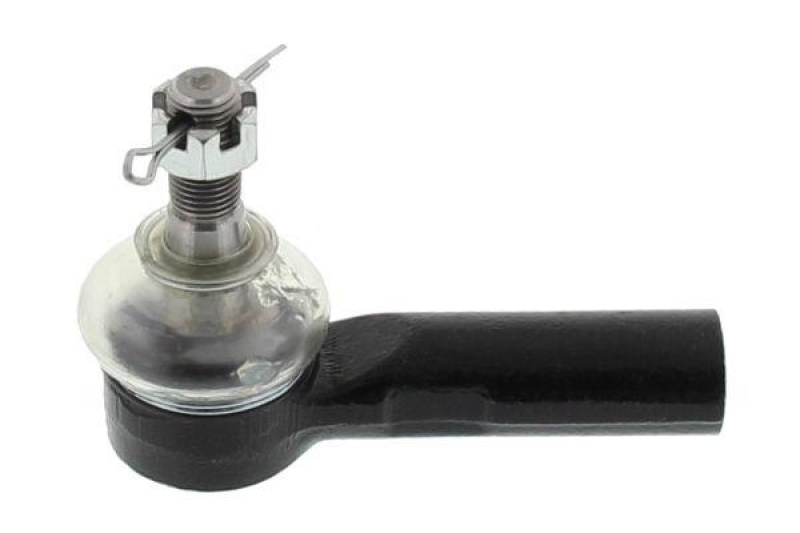

MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
16,79 € UVP 87,10 €
Sofort lieferbar
Einbauposition:
Vorne rechts, Vorne links
Länge [mm]:
212
benötigte Stückzahl:
2
Konusmaß [mm]:
12,6
Außengewinde [mm]:
M12x1,25
Einbauposition:
Vorne
Innengewinde [mm]:
M14x1,5
Hersteller:
MAPCO
-61 %

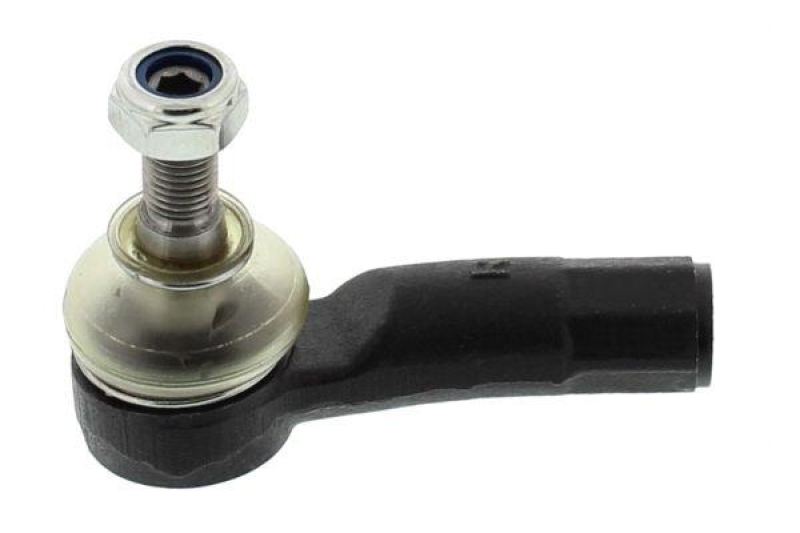

MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
15,59 € UVP 39,98 €
Sofort lieferbar
Einbauposition:
Vorne
Gewindemaß:
M12x1,25RHT
Gewindeart:
mit Rechtsgewinde
Einbauposition:
Vorne
Hersteller:
MAPCO
-75 %
MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
16,19 € UVP 64,80 €
Sofort lieferbar
Einbauposition:
Vorne rechts
Länge [mm]:
94
benötigte Stückzahl:
1
Konusmaß [mm]:
13,2
Außengewinde [mm]:
M12x1,5
Einbauposition:
Vorne rechts
Innengewinde [mm]:
M16x1,5
Hersteller:
MAPCO
-47 %
MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
16,09 € UVP 30,20 €
Sofort lieferbar
Einbauposition:
Vorne rechts, Vorne links
Länge [mm]:
73
benötigte Stückzahl:
2
Konusmaß [mm]:
12,6
Außengewinde [mm]:
M12x1,5
Einbauposition:
Vorne
Innengewinde [mm]:
M14x1,5
Hersteller:
MAPCO
-76 %
MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
16,49 € UVP 69,70 €
Sofort lieferbar
Einbauposition:
Vorne rechts, Vorne links
Zusatzinfo:
mit Sicherung
Länge [mm]:
85
Gewindemaß:
M14x1,5RHT
benötigte Stückzahl:
2
Konusmaß [mm]:
12,3
Ergänzungsartikel/Ergänzende Info 2:
mit Sicherung
Außengewinde [mm]:
M12x1,25
Einbauposition:
Vorne
Innengewinde [mm]:
M14x1,5
Hersteller:
MAPCO
-72 %
MAPCO Spurstangenkopf

MAPCO

MAPCO Spurstangenkopf
17,19 € UVP 62,25 €
Sofort lieferbar
benötigte Stückzahl:
1
Außengewinde [mm]:
M12x1,25
Einbauposition:
Vorne links
Innengewinde [mm]:
M14x1,5
Hersteller:
MAPCO
DJ PARTS Spurstangenkopf

DJ PARTS

DJ PARTS Spurstangenkopf
15,89 €
Sofort lieferbar
Zusatzinfo:
mit Zubehör
Länge [mm]:
92
Gewindeart:
mit Rechtsgewinde
Konussteigung:
1:10
Konusmaß [mm]:
14
Außengewinde [mm]:
M10x1.25
Innengewinde [mm]:
M14x1.5
Hersteller:
DJ PARTS
-37 %
ASHIKA Spurstangenkopf

ASHIKA

ASHIKA Spurstangenkopf
16,49 € UVP 26,35 €
Sofort lieferbar
Länge über Alles [mm]:
118
Gewindelänge [mm]:
50
Bauhöhe [mm]:
77,5
Einbaudurchmesser [mm]:
13
Artikelnummer:
111-03-332
Einbauposition:
Vorne
Innengewinde [mm]:
M14x1,5
Hersteller:
ASHIKA
-25 %
RTS Spurstangenkopf

RTS

RTS Spurstangenkopf
17,89 € UVP 24,00 €
Sofort lieferbar
Länge [mm]:
75
Einbauposition:
Vorne rechts
Innengewinde 1 [mm]:
M14x2
Hersteller:
RTS
Seite 828 von 833
1 ... 826 827 828 829 830 ... 833
Gute Gründe für den Kauf bei Lott.
Kostenloser Versand ab 120€
Bis zu 100 Tage Rückgaberecht
Über 500.000 zufriedene Kunden pro Jahr
-29 %
BGS Dreh-/Rückstellwerkzeugsatz, Bremssattelkolben BGS Do it yourself

BGS Do it yourself

BGS Dreh-/Rückstellwerkzeugsatz, Bremssattelkolben BGS Do it yourself



21,49 €
UVP 30,24 €
Sofort lieferbar
In den Warenkorb
-1 %
Dr.Wack A1 High End Spray Wax Wachs 500ml

Dr.Wack

Dr.Wack A1 High End Spray Wax Wachs 500ml

31,58 € pro 1 l

15,79 €
UVP 15,96 €
Sofort lieferbar
In den Warenkorb
-17 %
5L Mannol Energy 5W-30 MN7511-5 Motoröl 5W30 Motorenöl passend für VW 502.00 505.00 MB 229.3 ACEA B4

MANNOL

5L Mannol Energy 5W-30 MN7511-5 Motoröl 5W30 Motorenöl passend für VW 502.00 505.00 MB 229.3 ACEA B4

4,14 € pro 1 l

20,69 €
UVP 24,99 €
Sofort lieferbar
In den Warenkorb
-37 %
Mannol MN4012-5 Antifreeze 5L Kühlerfrostschutz G12+ Kühlmittel AF12+ bis - 40°C

MANNOL

Mannol MN4012-5 Antifreeze 5L Kühlerfrostschutz G12+ Kühlmittel AF12+ bis - 40°C

2,18 € pro 1 l

10,89 €
UVP 17,36 €
Sofort lieferbar
In den Warenkorb
Meguiars Ultimate Waterless Wash & Wax Anywhere 768ml

MEGUIARS

Meguiars Ultimate Waterless Wash & Wax Anywhere 768ml

29,54 € pro 1 l

22,69 €
Sofort lieferbar
In den Warenkorb
5L ROWE MOTORÖL HIGHTEC MULTI SYNT DPF 5W-30

ROWE

5L ROWE MOTORÖL HIGHTEC MULTI SYNT DPF 5W-30

9,50 € pro 1 l

47,49 €
Sofort lieferbar
In den Warenkorb
-11 %
5L Mannol Energy Combi LL Motoröl 5W-30 passend für VW 504.00 507.00 Mercedes MB 229.51 BMW LL-04 Porsche C30

MANNOL

5L Mannol Energy Combi LL Motoröl 5W-30 passend für VW 504.00 507.00 Mercedes MB 229.51 BMW LL-04 Porsche C30

6,76 € pro 1 l

33,79 €
UVP 37,99 €
Sofort lieferbar
In den Warenkorb
24x BREMSENREINIGER 500ml TEILEREINIGER SPRÜHDOSE ENTFETTER BRAKE CLEANER

LOTT

24x BREMSENREINIGER 500ml TEILEREINIGER SPRÜHDOSE ENTFETTER BRAKE CLEANER

3,33 € pro 1 l

39,90 €
Sofort lieferbar
In den Warenkorb
-27 %
Lott Bremsenreiniger 500ml

LOTT

Lott Bremsenreiniger 500ml

4,98 € pro 1 l

2,49 €
UVP 3,39 €
Sofort lieferbar
In den Warenkorb
-56 %
Steckschlüssel-Satz Sechskant | Antrieb 6,3 mm (1/4") / 10 mm (3/8") / 12,5 mm (1/2") | 192-tlg.

BGS

Steckschlüssel-Satz Sechskant | Antrieb 6,3 mm (1/4") / 10 mm (3/8") / 12,5 mm (1/2") | 192-tlg.



77,00 €
UVP 173,34 €
Sofort lieferbar
In den Warenkorb

Spurstangenkopf

Wie ist der Aufbau vom Spurstangenkopf, wie funktioniert eine Spurstangenlenkung, welche Schadensbilder gibt es und wie sehen die Folgeschäden durch einen defekten Spurstangenkopf aus. Diese und weitere Fragen werden im Folgenden erläutert...
Das Lenkgetriebe ist über Spurstangen mit den Vorderrädern verbunden. Als beweglicher Lagerpunkt dienen zwischen beiden Bauteilen Spurstangenköpfe. Die Spurstangenköpfe sind klein und unscheinbar, dennoch kann ein defekter Spurstangenkopf größere Folgeschäden nach sich ziehen.

Spurstangenkopf

Funktionsprinzip der Spurstangenlenkung

Beim Lenkeinschlag betätigt der Fahrer das Lenkgetriebe. Das Lenkgetriebe ist beispielsweise über einen Aggregateträger mit der Karosserie verbunden. Das Lenkgetriebe leitet den Lenkeinschlag nun über die Spurstangen an die Räder weiter. Die Räder bewegen sich aber nicht nur seitlich für den Lenkeinschlag. Über das Fahrwerk werden auch Bodenunebenheiten ausgeglichen, die Räder federn also ein und aus. Die Spurstangen müssen auch diese Aufwärts- und Abwärtsbewegungen mitmachen. Deshalb sind an den Enden Spurstangenköpfe notwendig, die beide Bewegungsrichtungen (aufwärts und abwärts, seitlich) gleichzeitig erlauben.

Je nach Aufbau sind die Spurstangen entweder direkt mit dem Lenkgetriebe verbunden oder werden über einen Umlenkhebel mit dem Lenkgetriebe verbunden. Direkt mit dem Lenkgetriebe verbundene Spurstangen sind jeweils seitlich im Lenkgetriebe befestigt und durch eine Staubmanschette geschützt. Die Spurstange ist im Lenkgetriebe ebenfalls über ein Kugelkopflager frei beweglich gelagert. Lenkungen mit Umlenkhebel werden heute kaum noch angewandt, sind aber noch immer zu finden. Hier besteht das Lenkgestänge aus drei Spurstangen und der Umlenkung:

  • Umlenkhebel
  • die mittlere Lenkstange
  • Spurstange links
  • Spurstange rechts

Alle drei Stangen können an den Enden mit Spurstangenköpfen verbunden sein.


Aufbau Spurstangenkopf

Spurstangenköpfe werden als Kugelkopflager ausgeführt. Am Ende des Bolzens, der passgenau in eine Führung am Achsschenkel geführt und hier festgeschraubt wird, ist ein Gewinde, am oberen Ende die in den Kugelkopf eingepresste, ebenfalls passgenaue Kugel. Um Reibung zu vermindern, ist das Kugelkopflager mit Lagerfett gefüllt und durch eine Staubmanschette geschützt.
Spurstangenkopf Detail

Mögliche Schadenbilder an Spurstangenköpfen

Da die äußeren Spurstangenköpfe auch das Ein- und Ausfedern jeder Unebenheit (Bodenwelle, Schlagloch, Bordsteinkante, usw.) kompensieren müssen, sind sie für Schäden am anfälligsten. Dass der Bolzen in der Achsschenkelführung ausschlägt, ist eher unwahrscheinlich. Allerdings kann das Kugelkopflager ausschlagen. Typische Ursachen sind altersbedingter Verschleiß oder extreme Einsatzbedingungen.

Bei weitgehend normalem Einsatz des Fahrzeugs wird die Staubmanschette im Lauf der Zeit hart und porös. Sie beginnt durch die Kompensation der Bewegungen zu reißen. Fett wird ausgespült, Schmutzpartikel gelangen in das Lager. Nun beschleunigt sich der Verschleiß massiv. Da der Spurstangenkopf jetzt ausgeschlagen ist, vibriert die Spurstange und die inneren Spurstangenköpfe bzw. die Lagerung im Lenkgetriebe beginnt auszuschlagen.


Folgeschäden durch kaputten Spurstangenkopf

In der Folge sind natürlich größere Schäden am Lenkgetriebe möglich. Bei umgelenkter Lenkung kann der Umlenkhebel ebenfalls ausschlagen. Allerdings sind andere Schäden eher für den Fahrer oder Fahrzeugbesitzer sichtbar. So stimmt die Spur nicht mehr, die Reifen werden nun einseitig abgefahren.

Spurstangenkopf ausgeschlagen - was kann passieren?

Entweder werden die Reifen nun einseitig heruntergefahren oder, wenn der Schaden schon weiter fortgeschritten ist, fahren sie sich wellig ab. Der Reifen ist dann "ausgewaschen". In allen Fällen verkürzt sich die Lebensdauer der Pneus erheblich. Je massiver der Spurstangenschaden, desto schneller sind die Reifen unter der erlaubten Profiltiefe. Aber auch Radlager und wie bereits erwähnt das Lenkgetriebe können solche Folgeschäden aufweisen, so dass auch sie ersetzt werden müssen.

Darüber hinaus verändern sich aber auch die Fahreigenschaften deutlich. Im Zusammenspiel (ausgeschlagene Spurstangenköpfe, einseitig abgefahrenes Reifenprofil) kann beispielsweise Aquaplaning zum lebensgefährlichen Risiko werden. Das gilt natürlich ebenso für jede Form der Straßenglätte. Das Spurhalten des Fahrzeugs ist nur noch eingeschränkt möglich, in Extremsituationen, wie den genannten, besteht ein extremes Risiko für Fahrzeuginsassen und unbeteiligte Verkehrsteilnehmer.

Spurstangenkopf wechseln und Kosten

Spurstangenköpfe können Sie schon im unteren, einstelligen Euro-Bereich erwerben. Für preisbewusste Autofahrer, die aber nicht auf Sicherheit und Qualität verzichten wollen, empfehlen wir in diesem Zusammenhang unsere Lott Hausmarke. Die Spurstangenköpfe selbst sind Verschleißteile, die in großen Mengen produziert werden und daher entsprechend preisgünstig angeboten werden können.

Daher sollten Sie das Ersetzen von einem oder beiden Spurstangenköpfen nicht unnötig hinauszögern. Denn dann ist die Gefahr groß, dass durch die Folgeschäden erheblich höhere Kosten auf Sie zukommen: neue Reifen, Lenkgetriebe, Radlager, die Sie übrigens ebenfalls zu attraktiven Konditionen in den entsprechenden Kategorien in unserem Online Shop kaufen können.

Aufwand beim Erneuern der Spurstangenköpfe

Die hier beschriebenen Schritte sind eine allgemeine Darstellung der Vorgehensweise und keine Anleitung zum Einbau.
Ist nur ein Spurstangenkopf ausgeschlagen, kann dieser sofort ersetzt werden. Grundsätzlich kann ein Spurstangenkopf selber ausgebaut und getauscht werden. Jedoch raten wir davon ab, da anschließend auch die Spur neu vermessen werden muss. Sind die Reifen durch den Spurstangenkopf ebenfalls schon einseitig abgefahren, müssen diese vor dem Vermessen der Spur aber ebenfalls erneuert werden. Würden Sie einen neuen Spurstangenkopf einbauen, ohne die Spur überprüfen zu lassen, könnte eine große Spannung auf dem Spurgestänge lasten, die dazu führt, dass neue Schäden entstehen. Das Spureinstellen geht also zwingend einher mit dem Spurstangenkopftausch.

Die Symptome eines ausgeschlagenen Spurstangenkopfs

Die Symptome eines defekten Spurstangenkopfs sind beim Fahren nicht leicht zu identifizieren, da sie ein Vibrieren im Lenkrad zur Folge haben können. Dieses Vibrieren kann mit einem defekten Radlager oder einer beschädigten Antriebswelle verwechselt werden. Deutlich sichtbare Zeichen können einseitig abgefahrene oder wellig ausgewaschene Pneus sein. Allerdings kann auch ausschließlich die Spur falsch eingestellt sein.

Daher müssen zur genauen Überprüfung die Vorderräder aufgebockt werden. Ein Helfer setzt sich hinter das Steuer, während der Mechaniker unter dem Auto die Spurstangenköpfe überprüft. Dazu bewegt der Helfer das Lenkrad schnell hin und her. In den meisten Fällen ist jetzt zu sehen, dass der Spurstangenkopf ausgeschlagen ist. Allerdings muss es nicht zwingend mit dem bloßen Auge zu sehen sein.

Daher wird ein erfahrener Mechaniker den Spurstangenkopf während dem Hin- und Herbewegen des Lenkrads in die Hand nehmen und versuchen, einen ausgeschlagenen Spurstangenkopf "zu erfühlen". Ein weiteres Merkmal für einen defekten Spurstangenkopf ist eine gerissene Staubmanschette. Allerdings muss auch dazu die Manschette auseinandergezogen werden, um etwaige kleine Risse zu sehen.

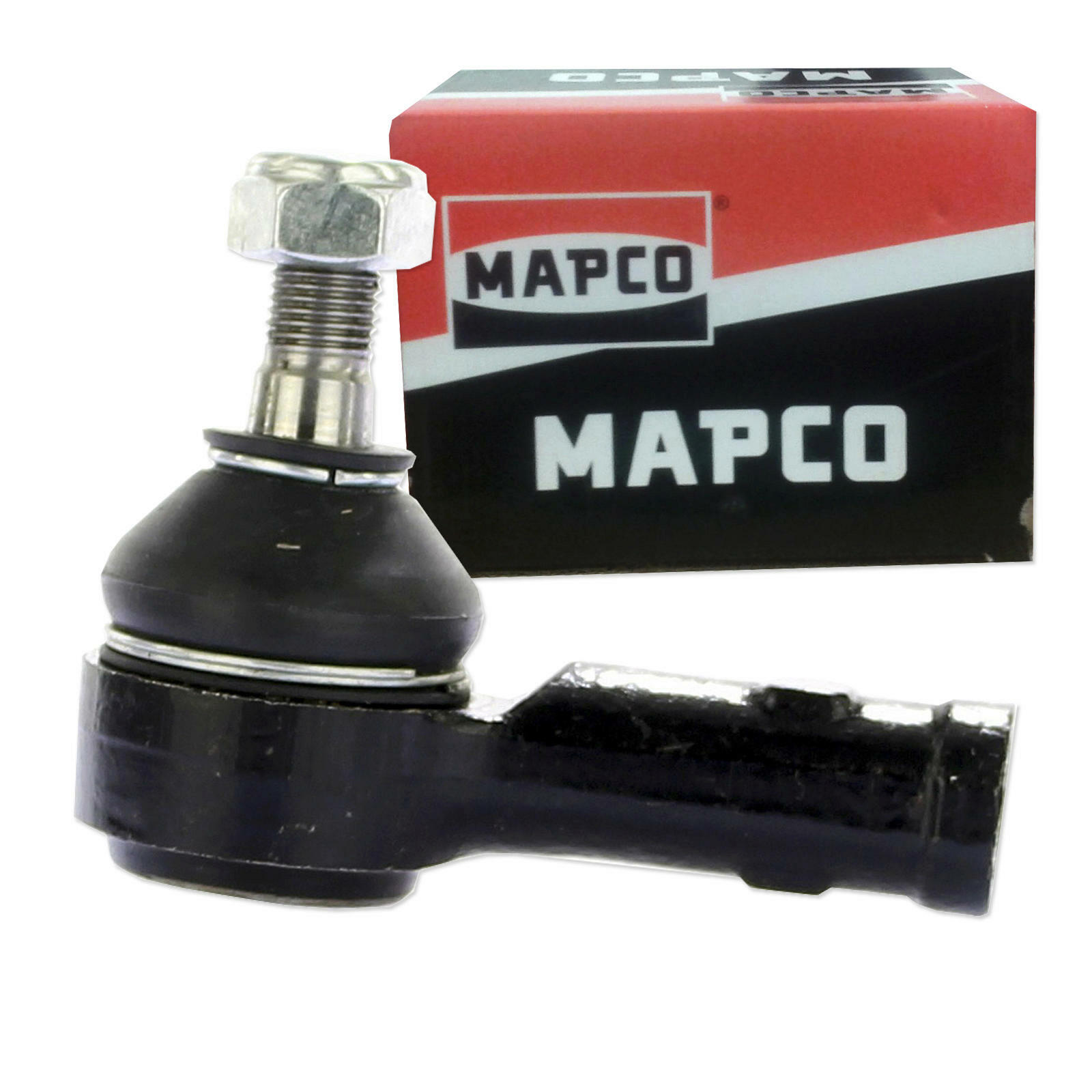

Spurstangenkopf Mapco

Neue Spurstangenköpfe kaufen

Wir empfehlen, mindestens immer beide äußeren Spurstangenköpfe gleichzeitig zu ersetzen, insbesondere, wenn die Bauteile schon älter sind. Eventuell sind aber auch die inneren Spurstangenköpfe bzw. das Lenkgetriebe zu überprüfen, wenn die Schäden an den äußeren Spurstangenköpfen bereits größer sind. Es ist dringend anzuraten, ausschließlich hochwertige Spurstangenköpfe zu verwenden. Spurstangenköpfe als Billigprodukte gekauft bergen das Risiko, dass sie sehr schnell wieder ausschlagen, ohne dass Sie das sofort merken. Die dann eventuell entstehenden Folgeschäden übersteigen schnell die Kosten eines Spurstangenkopfs eines Markenherstellers.

Kaufen Sie hochwertige Spurstangenköpfe und attraktiven Konditionen

In unserem umfangreichen Online Shop bei Lott Autoteile bieten wir ein umfangreiches Sortiment von ausschließlich hochwertigen Spurstangenköpfen von namhaften Herstellern, die in Erstausrüsterqualität produzieren und zum Teil Erstausrüster sind. Diese hohe Qualität besitzt auch die Lott Hausmarke, nur, dass sie attraktive Preise mit hervorragender Produktqualität vereint. Nutzen Sie unseren umfangreichen Online Shop und wählen die von Ihnen benötigten Spurstangenköpfe aus. Sollten Sie weitere Teile rund um die Lenkung benötigen, rufen Sie einfach die jeweilige Kategorie auf.

Ihr Team von Lott Autoteile
Newsletter

Jetzt unseren Newsletter abonnieren

Profitieren Sie in Zukunft von Gutscheinen, Angeboten und News aus der Autowelt!

Jetzt registrieren

Mit der Anmeldung für unseren Newsletter, stimmen Sie unseren Datenschutzrichtlinien zu.

500.000 zufriedene Kunden pro Jahr

Trusted Shops Badge
Zahlung

Vorkasse PayPal Amazonpay mastercard

Versand
DHL-Logo DPD-Logo
Bleiben wir in Verbindung
Kontakt
Werner Lott Kfz- und Industriebedarf GmbH
Sollinger Oberhütte 6
37170 Uslar

Öffnungszeiten Filiale
Mo-Fr: 09.00 - 18.00 Uhr
Sa: 10.00 - 13.00 Uhr

Kundenservice / Hotline
+49 (0) 5571 / 915 118 00
Mo-Fr: 09.00 - 20.00 Uhr
Sa: 09.00 - 13.00 Uhr

Kundenservice
Mein Konto
Meine Fahrzeuge
Mein Merkzettel
Newsletter
Retoure
Lieferung
Privatsphäre Einstellungen
Serviceinformationen
FAQ
Widerrufsbelehrung
Privatsphäre/Datenschutz
Barrierefreiheitserklärung
AGB
Know How
Hinweise zur Batterieentsorgung
Blog
PR-Nummern
Fahrzeugschein
Autoteile Lott
Wir über uns
Jobs & Karriere
Impressum
Kontakt
Werner Lott Kfz- und Industriebedarf GmbH
Sollinger Oberhütte 6
37170 Uslar

Öffnungszeiten Filiale
Mo-Fr: 09.00 - 18.00 Uhr
Sa: 10.00 - 13.00 Uhr

Kundenservice / Hotline
+49 (0) 5571 / 915 118 00
Mo-Fr: 09.00 - 20.00 Uhr
Sa: 09.00 - 13.00 Uhr

Bleiben wir in Verbindung
* Alle Preise inkl. gesetzl. MwSt. zzgl. Versandkosten und ggf. Nachnahmegebühren, wenn nicht anders beschrieben.
TecDoc Inside
Wir sind verpflichtet Sie darauf hinzuweisen, dass Sie ggf. ergänzende Informationen von geeigneter Stelle beziehen müssen, um sicher zu stellen, dass der über die Datenbank identifizierte Artikel tatsächlich dem gesuchten entspricht und für das betreffende Automobil passt.

Die hier angezeigten Daten, insbesondere die gesamte Datenbank, dürfen nicht kopiert werden. Es ist zu unterlassen, die Daten oder die gesamte Datenbank ohne vorherige Zustimmung von TecDoc zu vervielfältigen, zu verbreiten und/oder diese Handlungen durch Dritte ausführen zu lassen. Ein Zuwiderhandeln stellt eine Urheberrechtsverletzung dar und wird verfolgt.
